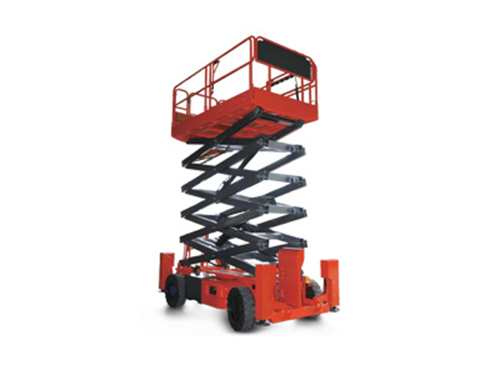

防爆高空平臺AWPS
詳情說明 / Details
設計依據：《爆炸危險環境電力裝置設計規范》（GB50058-2014）。
1、氫溴酸吡啶、鹽酸吡啶車間
爆炸性氣體環境危險區域內可燃易爆的物質主要有：甲苯、吡啶，可燃易爆物質形成的爆炸性氣體相對密度均大于空氣。爆炸性氣體環境危險區域內可燃物質重于空氣、通風良好且為第二級釋放源的主要生產裝置區，以釋放源為中心，半徑為15m，地坪上的高度為7.5m及半徑為7.5m，頂部與釋放源的距離為7.5m的范圍內劃為2區，在爆炸危險區域內，地坪下的坑、溝劃為1區。爆炸性氣體環境危險區域內電氣設備的保護級別（EPL）為Gb，電氣設備類別為IIB、溫度組別為T4，防護等級為IP65。
2、2-乙氧基丙烯車間
爆炸性氣體環境危險區域內可燃易爆的物質主要有：乙醇、丙酮、甲醇鈉甲醇溶液、乙二醇、甲酸乙酯、原甲酸三乙酯，可燃易爆物質形成的爆炸性氣體相對密度均大于空氣。爆炸性氣體環境危險區域內可燃物質重于空氣、通風良好且為第二級釋放源的主要生產裝置區，以釋放源為中心，半徑為15m，地坪上的高度為7.5m及半徑為7.5m，頂部與釋放源的距離為7.5m的范圍內劃為2區，在爆炸危險區域內，地坪下的坑、溝劃為1區。爆炸性氣體環境危險區域內電氣設備的保護級別（EPL）為Gb，電氣設備類別為IIB、溫度組別為T4，防護等級為IP65。
3、舒巴坦酸車間
爆炸性氣體環境危險區域內可燃易爆的物質主要有：乙酸乙酯、溴素，可燃易爆物質形成的爆炸性氣體相對密度均大于空氣。爆炸性氣體環境危險區域內可燃物質重于空氣、通風良好且為第二級釋放源的主要生產裝置區，以釋放源為中心，半徑為15m，地坪上的高度為7.5m及半徑為7.5m，頂部與釋放源的距離為7.5m的范圍內劃為2區，在爆炸危險區域內，地坪下的坑、溝劃為1區。
爆炸性粉塵環境危險區域內可燃易爆的物質主要有：鋅粉，為IIIC導電性粉塵。使用鋅粉的設備內部、與粉塵釋放源周圍1m距離的區域劃分為21區，超出21區3m的范圍劃分為22區。爆炸性粉塵環境危險半徑小于爆炸性氣體環境。
爆炸性氣體環境危險區域內電氣設備的保護級別（EPL）為Gb，電氣設備類別為IIB、溫度組別為T4，防護等級為IP65。爆炸性粉塵環境電氣設備的保護級別（EPL）為Db，電氣設備防爆形式為tD，設備類別為IIIB，防護等級為IP65。
4、三苯基氯甲烷車間
爆炸性氣體環境危險區域內可燃易爆的物質主要有：苯、甲苯、乙酰氯、乙酸，可燃易爆物質形成的爆炸性氣體相對密度均大于空氣。爆炸性氣體環境危險區域內可燃物質重于空氣、通風良好且為第二級釋放源的主要生產裝置區，以釋放源為中心，半徑為15m，地坪上的高度為7.5m及半徑為7.5m，頂部與釋放源的距離為7.5m的范圍內劃為2區，在爆炸危險區域內，地坪下的坑、溝劃為1區。爆炸性氣體環境危險區域內電氣設備的保護級別（EPL）為Gb，電氣設備類別為IIB、溫度組別為T4，防護等級為IP65。
5、1-氟萘車間、1,5-己二烯車間
爆炸性氣體環境危險區域內可燃易爆的物質主要有：乙醇、甲苯、碳酸二甲酯、3-氯丙烯、四氫呋喃、1,5-己二烯，可燃易爆物質形成的爆炸性氣體相對密度均大于空氣。爆炸性氣體環境危險區域內可燃物質重于空氣、通風良好且為第二級釋放源的主要生產裝置區，以釋放源為中心，半徑為15m，地坪上的高度為7.5m及半徑為7.5m，頂部與釋放源的距離為7.5m的范圍內劃為2區，在爆炸危險區域內，地坪下的坑、溝劃為1區。
爆炸性粉塵環境危險區域內可燃易爆的物質主要有：鎂屑，為IIIC導電性粉塵。使用鎂屑的設備內部、與粉塵釋放源周圍1m距離的區域劃分為21區，超出21區3m的范圍劃分為22區。爆炸性粉塵環境危險半徑小于爆炸性氣體環境。
爆炸性氣體環境危險區域內電氣設備的保護級別（EPL）為Gb，電氣設備類別為IIB、溫度組別為T4，防護等級為IP65。爆炸性粉塵環境電氣設備的保護級別（EPL）為Db，電氣設備防爆形式為tD，設備類別為IIIB，防護等級為IP65。
6、罐區
爆炸性氣體環境危險區域內可燃易爆的物質主要有：吡啶、原甲酸三乙酯、甲酸乙酯、丙酮、1,5-己二烯、純苯；可燃易爆物質形成的爆炸性氣體相對密度均大于空氣。
1）爆炸性氣體環境危險區域內可燃物質重于空氣、通風良好且為第二級釋放源的主要生產裝置區，以釋放源為中心，半徑為15m，地坪上的高度為7.5m及半徑為7.5m，頂部與釋放源的距離為7.5m的范圍內劃為2區，在爆炸危險區域內，地坪下的坑、溝劃為1區。
2）爆炸性氣體環境危險區域可燃物質重于空氣的罐區貯罐，以放空口為中心，半徑為1.5m的空間和爆炸危險區域內地坪下的坑、溝劃為1區；距離貯罐的外壁和頂部3m的范圍內劃為2區，貯罐外壁至圍堤，其高度為堤頂高度的范圍內劃為2區。
3）槽車及槽車注送口處，以槽車非密閉式注送口為中心，半徑為3m的空間和爆炸危險區域內地坪下的坑、溝劃為1區；以槽車非密閉式注送口為中心，半徑為7.5m的空間以及至地坪以上的范圍內劃為2區。爆炸性氣體環境危險區域內電氣設備的保護級別（EPL）為Gb，電氣設備類別為IIB、溫度組別為T4，防護等級為IP65。
7、原料倉庫
原料倉庫爆炸性氣體環境危險區域內可燃易爆的物質主要有：甲苯、乙酸乙酯、3-氯丙烯、四氫呋喃、乙二醇、碳酸二甲酯、甲醇鈉甲醇溶液、溴素、乙醇、乙酰氯，可燃易爆物質形成的爆炸性氣體相對密度均大于空氣。
爆炸性氣體環境危險區域內可燃物質重于空氣、通風良好且為第二級釋放源的主要生產裝置區，以釋放源為中心，半徑為15m，地坪上的高度為7.5m及半徑為7.5m，頂部與釋放源的距離為7.5m的范圍內劃為2區，在爆炸危險區域內，地坪下的坑、溝劃為1區。
爆炸性粉塵環境危險區域內可燃易爆的物質主要有：鋅粉、鎂屑，為IIIC導電性粉塵。儲存鋅粉、鎂屑的房間內部、與粉塵釋放源周圍1m距離的區域劃分為21區，超出21區3m的范圍劃分為22區。爆炸性粉塵環境危險半徑小于爆炸性氣體環境。
爆炸性氣體環境危險區域內電氣設備的保護級別（EPL）為Gb，電氣設備類別為IIB、溫度組別為T4，防護等級為IP65。爆炸性粉塵環境電氣設備的保護級別（EPL）為Db，電氣設備防爆形式為tD，設備類別為IIIB，防護等級為IP65。
8、成品倉庫
成品倉庫爆炸性氣體環境危險區域內可燃易爆的物質主要有：乙酸，可燃易爆物質形成的爆炸性氣體相對密度均大于空氣。爆炸性氣體環境危險區域內可燃物質重于空氣、通風良好且為第二級釋放源的主要生產裝置區，以釋放源為中心，半徑為15m，地坪上的高度為7.5m及半徑為7.5m，頂部與釋放源的距離為7.5m的范圍內劃為2區，在爆炸危險區域內，地坪下的坑、溝劃為1區。爆炸性氣體環境危險區域內電氣設備的保護級別（EPL）為Gb，電氣設備類別為IIB、溫度組別為T4，防護等級為IP65。
9、電器設備的防爆結構選型如下：
——電動機：隔爆型（Ex-d）；
——控制開關、按鈕、操作柱（箱）：隔爆型（Ex-d）；
——燈具、固定式燈具（含鎮流器）：隔爆型（Ex-d）；
——插接裝置：隔爆型（Ex-d）；
——接線盒（箱）：隔爆型（Ex-d）；
在爆炸危險區域內安裝的電器設備及儀表均能滿足防爆等級的要求。
爆炸性氣體環境電纜選擇如下。
1）低壓電纜選用ZR-YJV-0.6/1kV系列銅芯交聯聚乙烯絕緣聚乙烯護套阻燃電力電纜。
2）控制電纜選用ZR-KVV-750V系列銅芯交聯聚乙烯絕緣聚乙烯護套阻燃電力電纜。
3）照明線路選用ZR-BV-450/750銅芯阻燃導線。
各種電纜按照《電力工程電纜設計規范》（GB50217-2007）計算選擇，在爆炸危險場所使用的電纜，符合《爆炸危險環境電力裝置設計規范》（GB50058-2014）中相關規定。
在爆炸危險區域不使用鋁芯線。電力電纜銅芯最小截面為2.5mm2（控制、照明電纜為1.5mm2）。交聯聚氯乙烯絕緣聚氯乙烯護套電力電纜載流量按最高允許溫度+90℃，環境溫度30℃時電纜的截流量選用，并考慮敷設系數。
電纜線路沿橋架、柱、梁或直接埋地穿鋼管敷設。在有可能受到機械損傷的區段，穿鋼管保護。敷設導線或電纜用的保護鋼管，在下列各處做隔離密封：①導線或電纜引向電氣設備接頭部件前；②相鄰的環境之間。
腐蝕性環境的電氣設備選型：本項目有氫溴酸、鹽酸、硫酸、氟硼酸、高錳酸鉀、氯化氫、三氟化硼、亞硫酸氫鈉、乙酸、6-氨基青霉烷酸、氫氧化鉀、氫氧化鈉等腐蝕性物質，在腐蝕性環境內的電氣設備選用防腐型，防腐等級為WF1。
